В наличии
Компенсация 25%
Код: 116 / Каталожный номер 231
Цену уточняйте
Совместимость:
Описание:

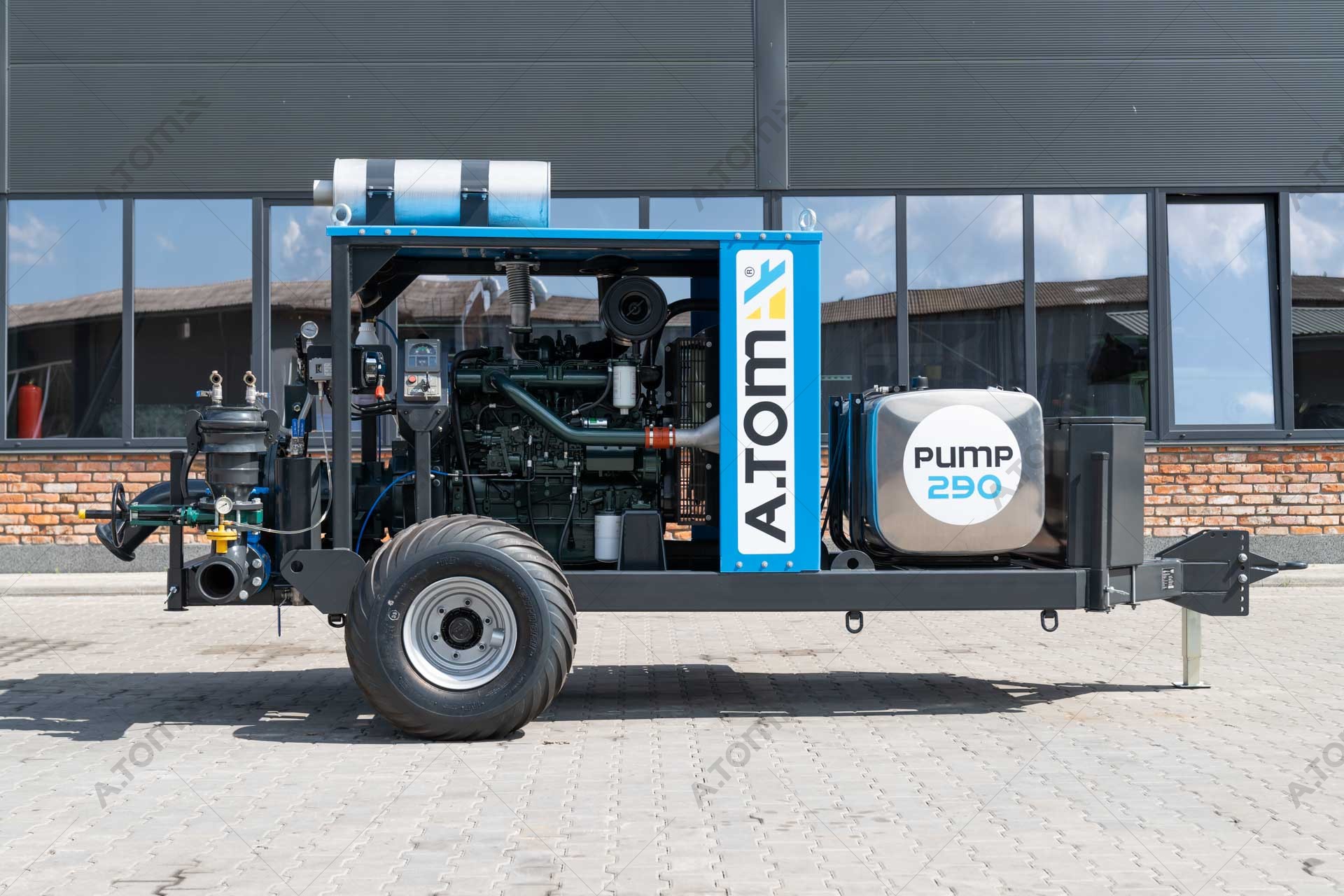

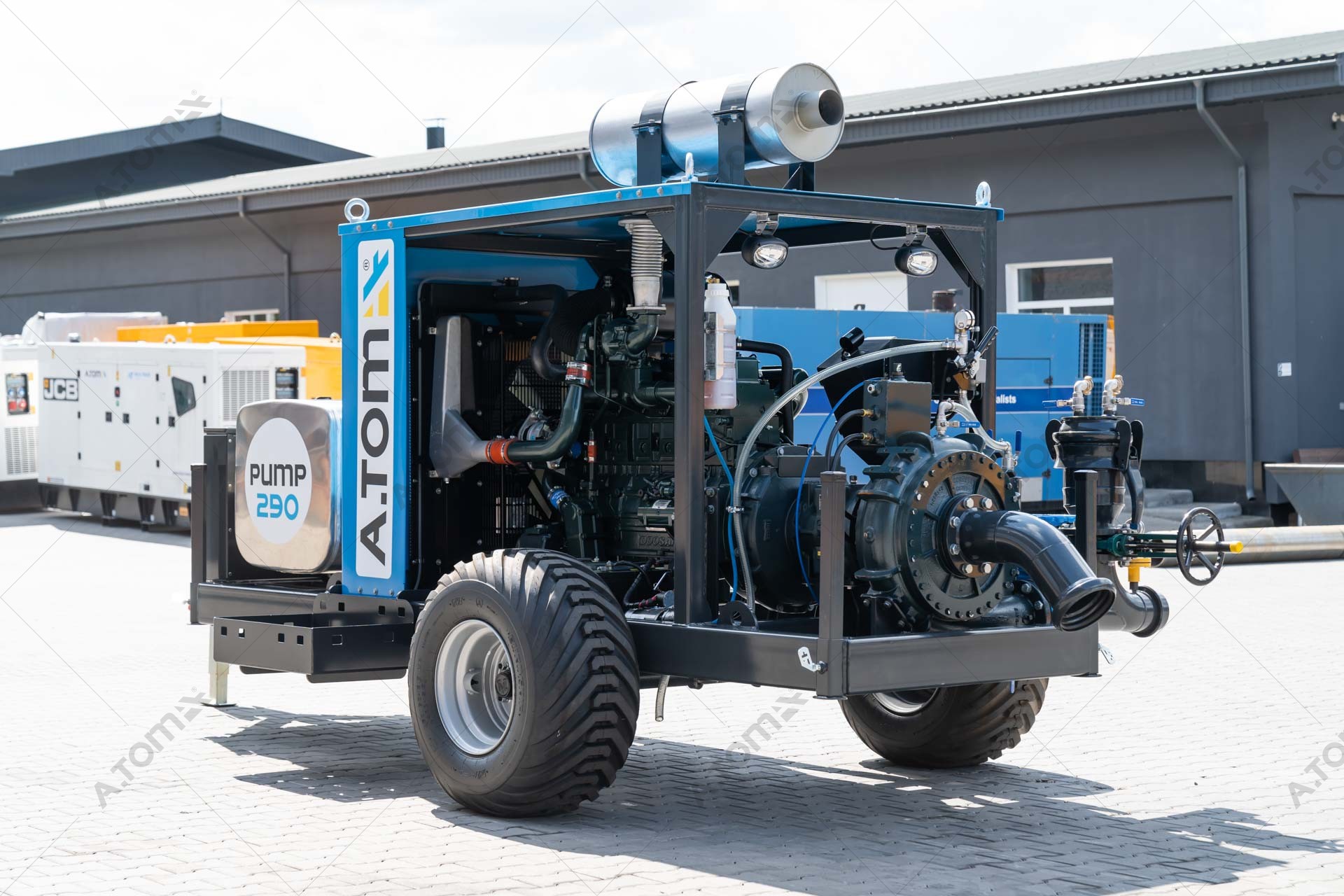

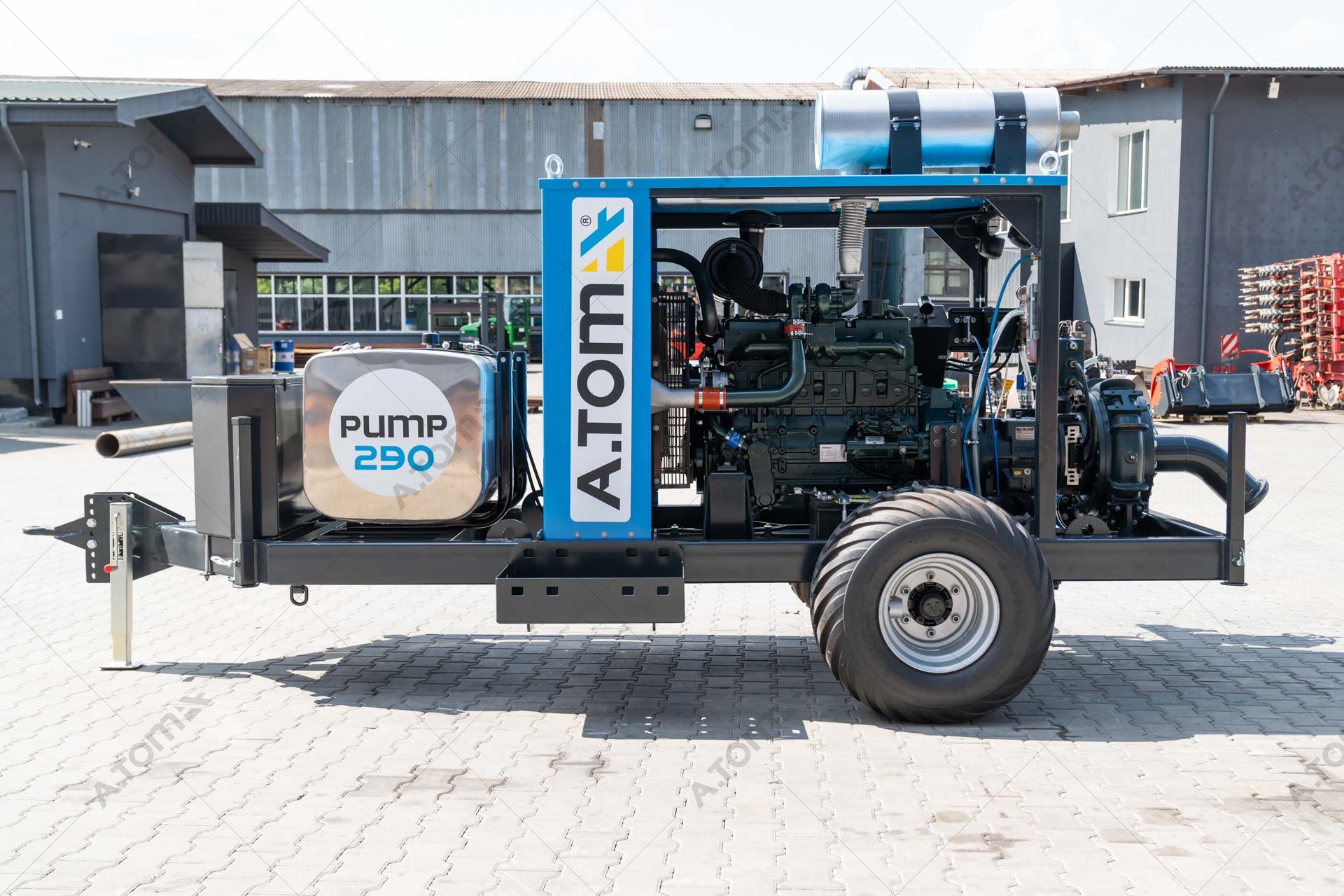

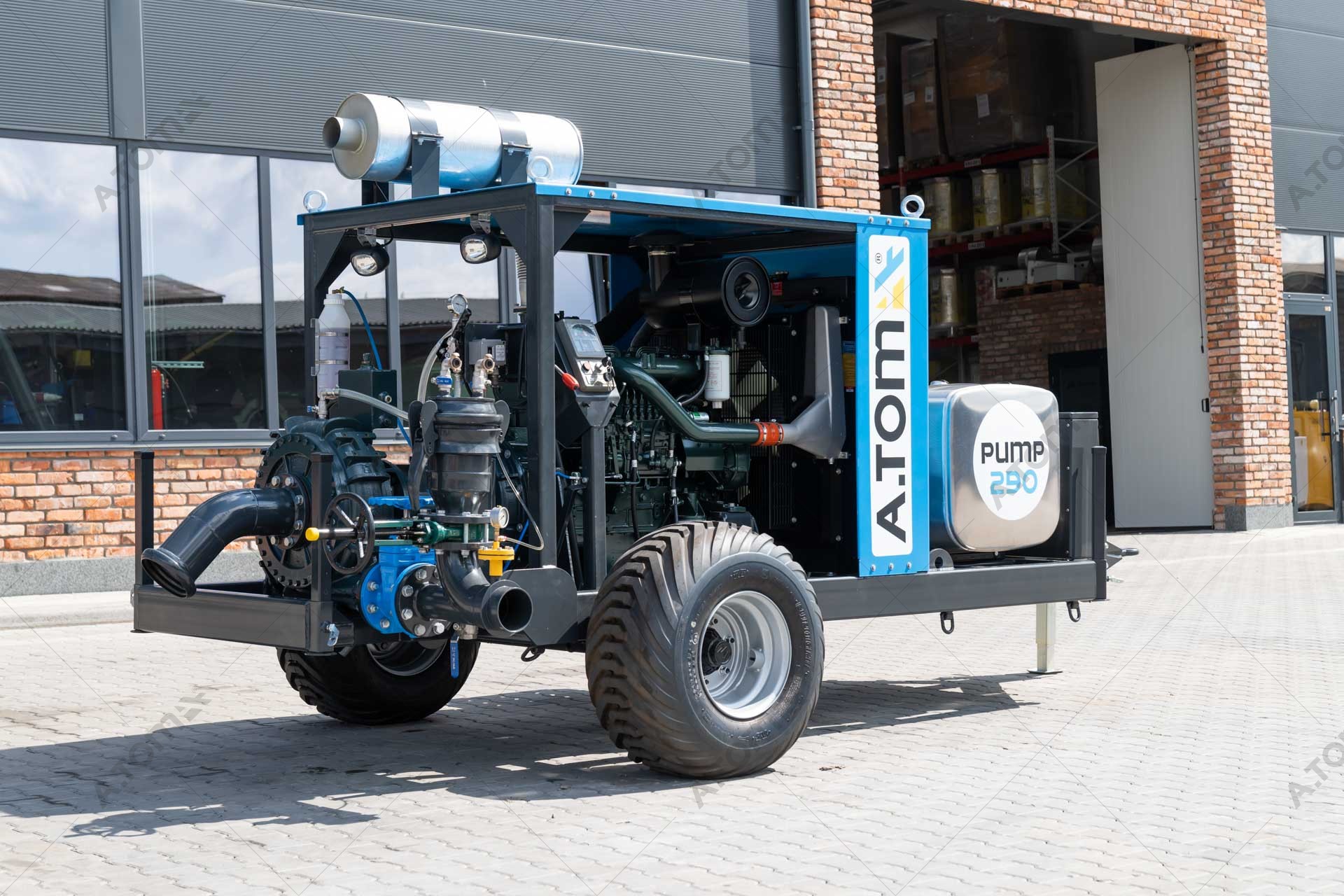

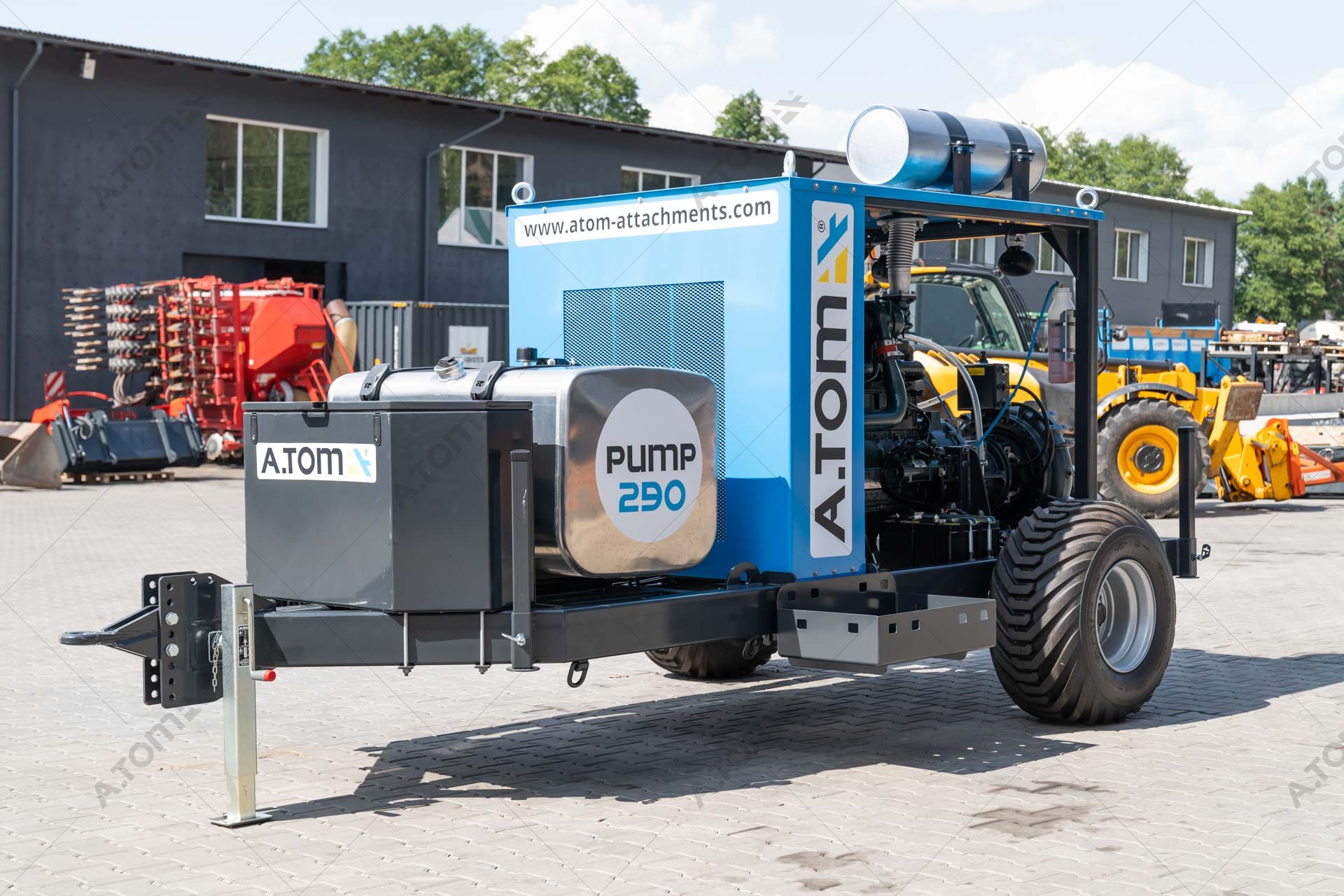

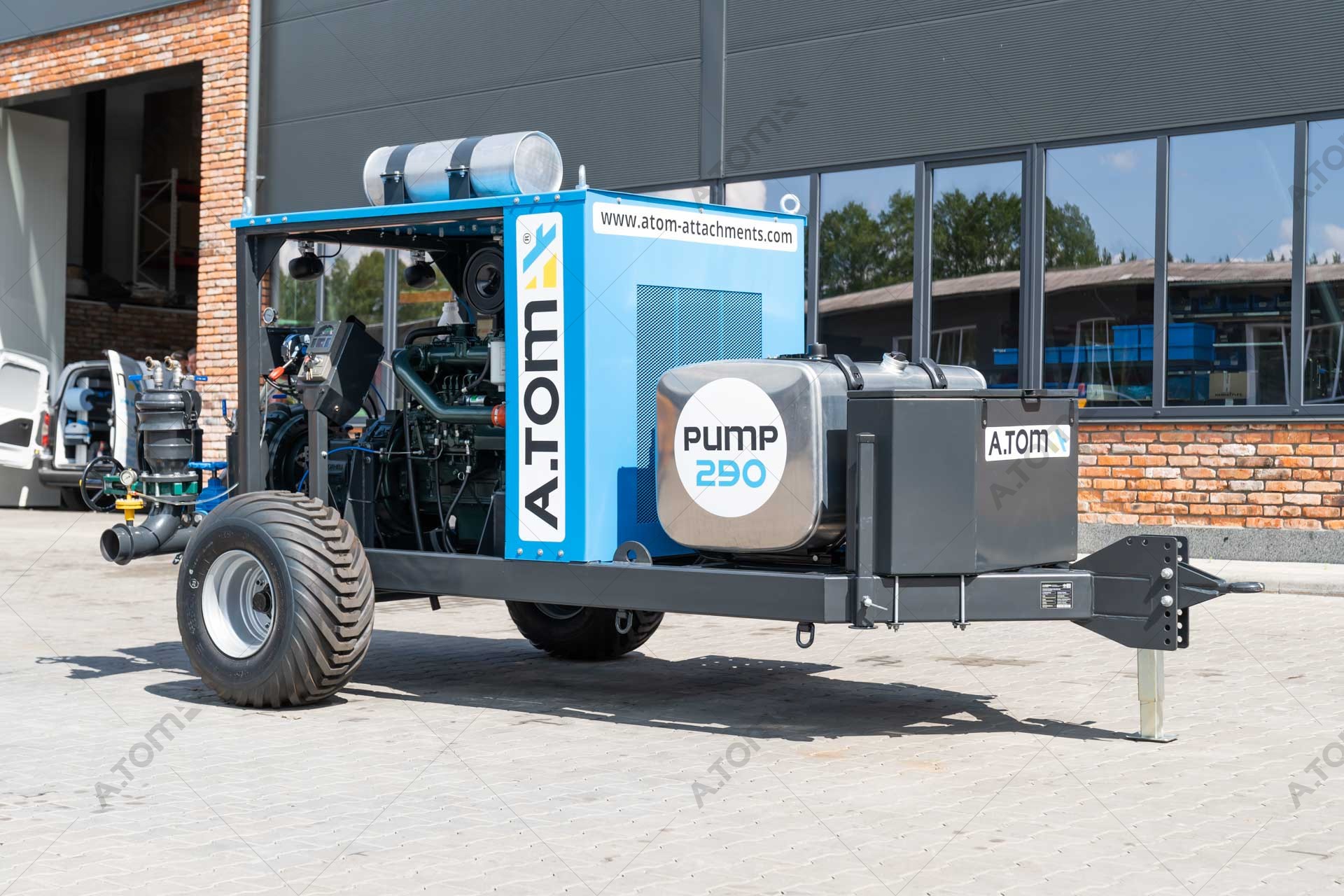

Насосная станция A.TOM PUMP 290. Предназначена для откачки жидкого навоза , жидких стоков из хранилищ с последующим внесением на поля в качестве органических удобрений.
Основные характеристики Насосная станция А.ТОМ для жидких органических удобрений - А.ТОМ PUMP 290
| Производительность | до 350 м3/ч |
| Длина | 4,6 м |
| Высота | 2,5 м |
| Ширина | 2,3 м |
| Вага | 4000 кг |
| Технические характеристики насоса Cornell 4NHTB | ||
| Мин. поток | 77.18 м3/ч | |
| Макс. поток | 454 м3/ч | |
| Диаметр на выходе | 101.6 мм | |
| Диаметр всасывающей трубы | 127 мм | |
| Твердые включения | 7.62 см | |
| Макс скорость | 2000 об/мин | |
| Напор номинальный | 143.3 м | |
| Точка оптимального КПД при напоре | 119.8 м | |
| Точка оптимального КПД | 422.901 м3/ч | |
| Точка оптимального КПД в процентах | 70% | |
| Технические характеристики двигателя DOOSAN | ||
| Мощность | 290 (213 кВт) / 2200 л.с. / об./мин. | |
| Макс. крутящий момент | 1095 (111,7) / 1600 Н.м (кг.м)/ об./мин. | |
| Тип двигателя | Линейный 4 цикла, водное охлаждение (радиатор) | |
| Количество цилиндров | 6 шт. | |
| Объем двигателя | 8 л | |
| Тип топлива | Дизель | |
| Емкость масляного бака | 15 л | |
Видео Насосная станция А.ТОМ для жидких органических удобрений - А.ТОМ PUMP 290
Дополнительная информация
Пример комплектации насосной станции A.TOM PUMP 290:
- Насос Сornell 4NHTB-EM18DBK
- Дизельный двигатель DOOSAN PU086TI (213 кВт; 290 л.с. при 2200 об/мин)
- Панель управления
- Глушитель
- Аккумулятор (12 В) - 1 шт.
- Топливный бак стандартным объемом 560 л

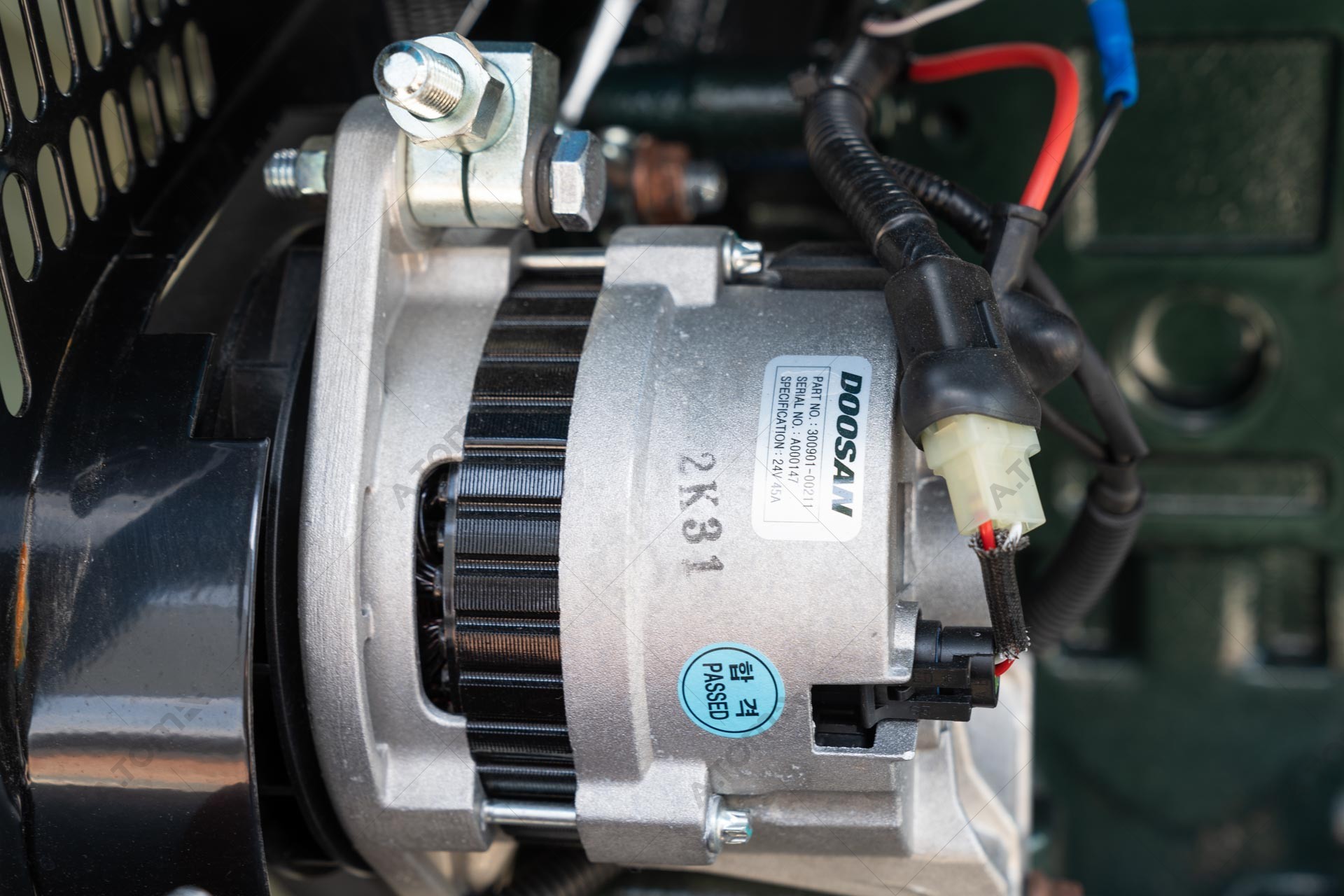

- Генератор
- Радиатор увеличенного объема
- Вентилятор увеличенной производительности
- Фильтры грубой и тонкой очистки топлива
- Одноосное шасси
- Усиленная несущая рама
- Усиленные ступицы колеса и колеса больших размеров, что снижает последствия буксировки в жестких условиях по бездорожью.
- Текущий электромагнитный расходомер Krohne
Системы и датчики:
- Реле давления на выходе насоса
- Аварийный датчик давления масла
- Аварийный датчик температуры охлаждающей жидкости
- Аналоговый датчик указателя температуры охлаждающей жидкости
- Манометр с мембранным распределителем на выходе из насоса
Характеристики центробежного насоса Сornell 4NHTB:
- Эластичная муфта - вход Bauer 8« (203 мм), выход 6» (154 мм)
- Вакуумная система - электрический вакуумный насос 12 (24) V
- Допустимый размер включений - 76 мм
- Расход - 50-400 м3/час
- Напор - 60-140 м
- Система Run-Dry™ от Cornell - для работы насоса в сухом режиме с подачей смазки в зону торцевого уплотнения
- Технология CYCLOSEAL® - предотвращает попадание посторонних частей на торцевое уплотнение
1. Гарантированная прочность и надежность

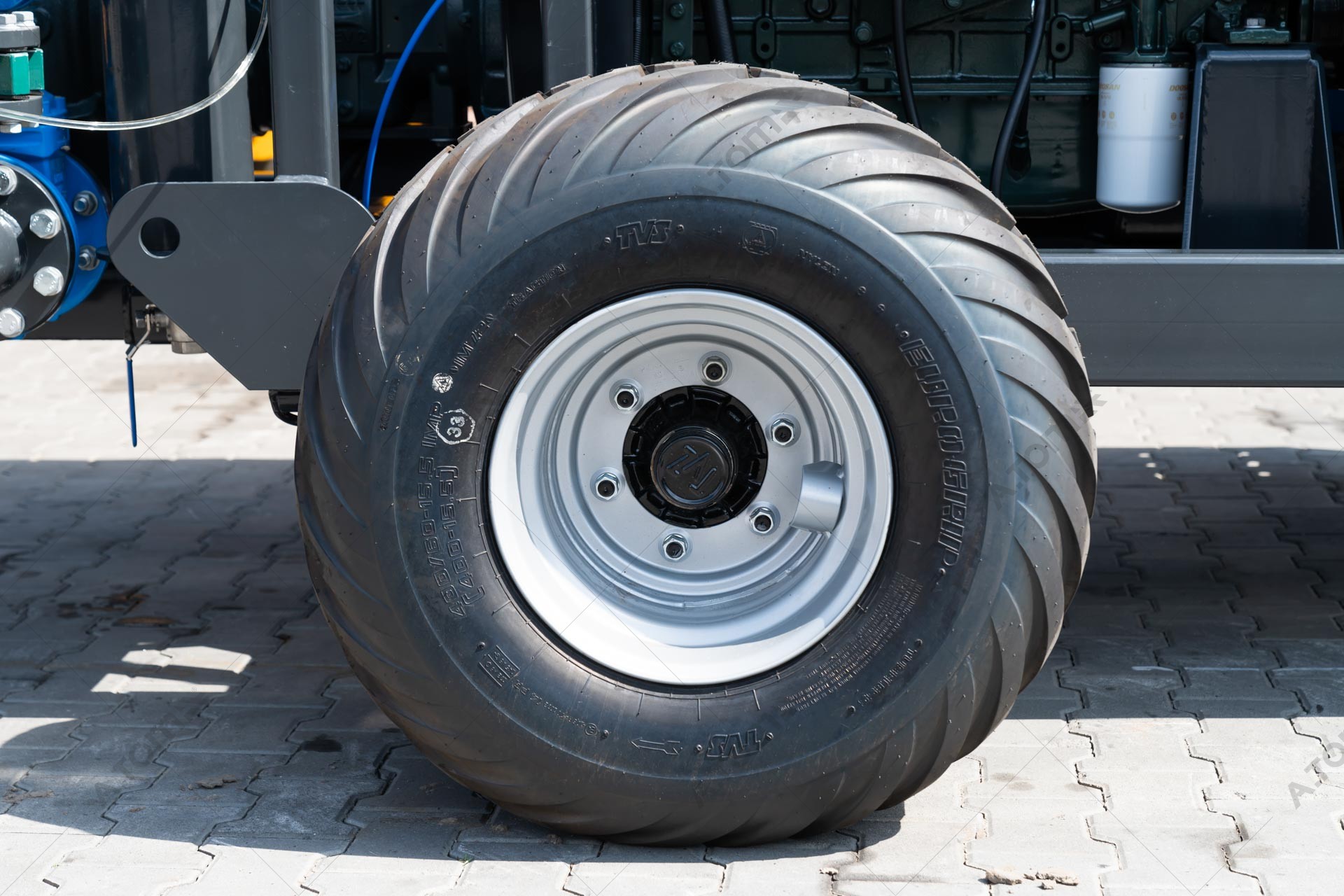

Особенности окружающей среды и условий, в которых работает станция, требуют достаточной прочности конструкции и долговечности внешнего покрытия. Для этого в построении корпуса станции используется высококачественная конструкционная сталь марки S355 J2, а для покраски изделия применяется порошковое полимерное покрытие, устойчивое к различным факторам в условиях агрессивной среды. Конструкция насосно-дизельной станции A.TOM PUMP 290 предусматривает наличие транспортировочных колес для перемещения между навозохранилищами, а также между фермами. Для удобства и надежности транспортировки оборудования оснащается усиленными ступицами и колесами больших размеров.
2. Ось «ADR»/«TVZ» (Италия)
Проверенные интенсивной эксплуатацией оси от итальянского производителя «ADR»/«TVZ» - залог устойчивости и возможности перемещения станции по дорогам сомнительного качества и даже абсолютным бездорожьем.
3. Монтажные петли
Для безопасной и легкой погрузки и выгрузки с помощью чалок в корпусе станции предусмотрены монтажные петли.
4. Стабилизирующие стойки
Стабилизирующие металлические опоры удобно опускаются и поднимаются. В разложенном состоянии фиксируются шплинтом в вертикальном положении. Они обеспечивают поднятие станции и закрепление на определенной высоте во время агрегатирования с трактором для транспортировки, а также для фиксации в безопасном положении во время эксплуатации агрегата.

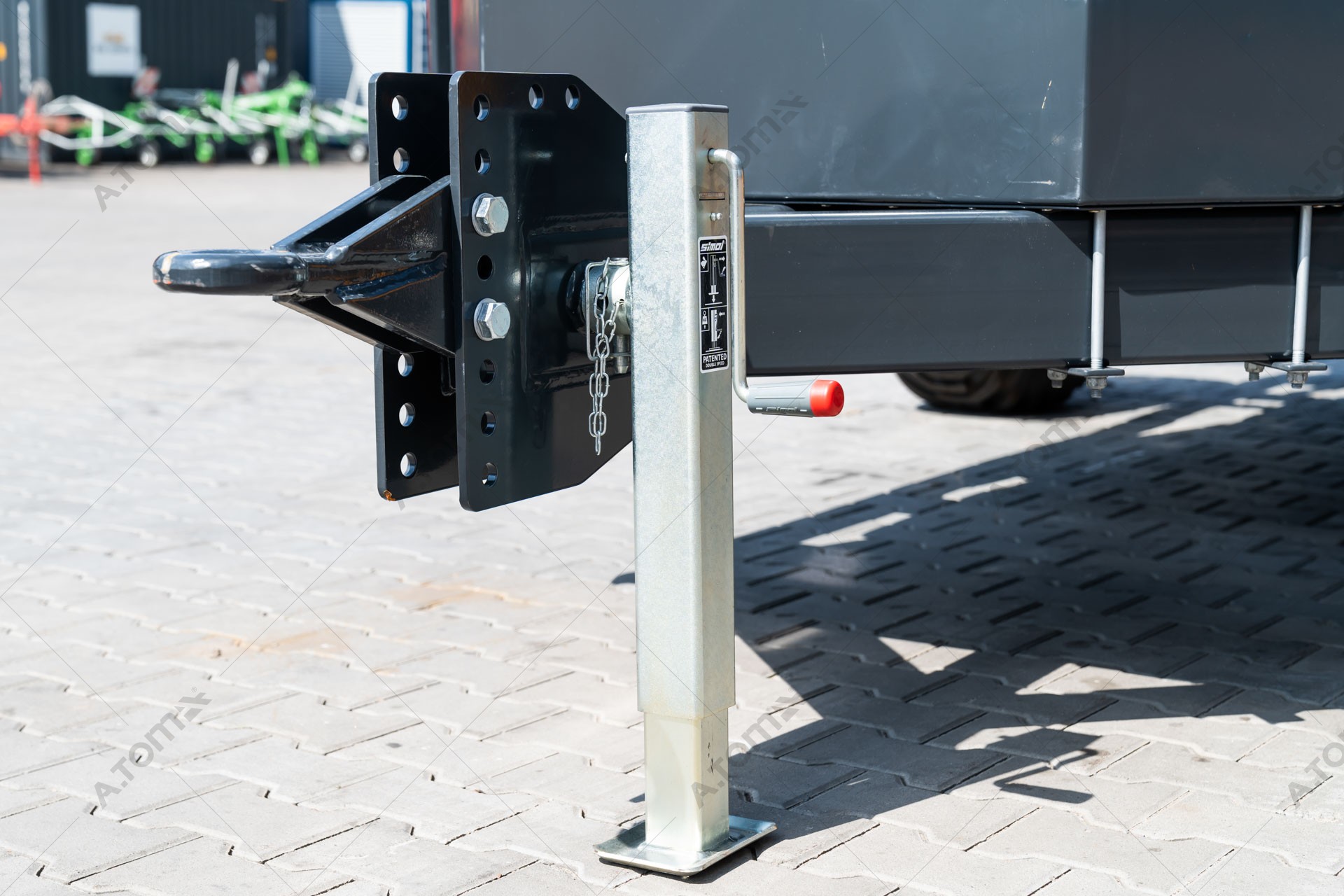

5. Домкрат «Simol» (Италия)
Надежный и долговечный домкрат итальянского производства специально подобран для удобной и безопасной эксплуатации станции. Вместе со стойками служит для ее поднятия и закрепления на определенной высоте для подключения к трактору, а также для фиксации оборудования после завершения работы.

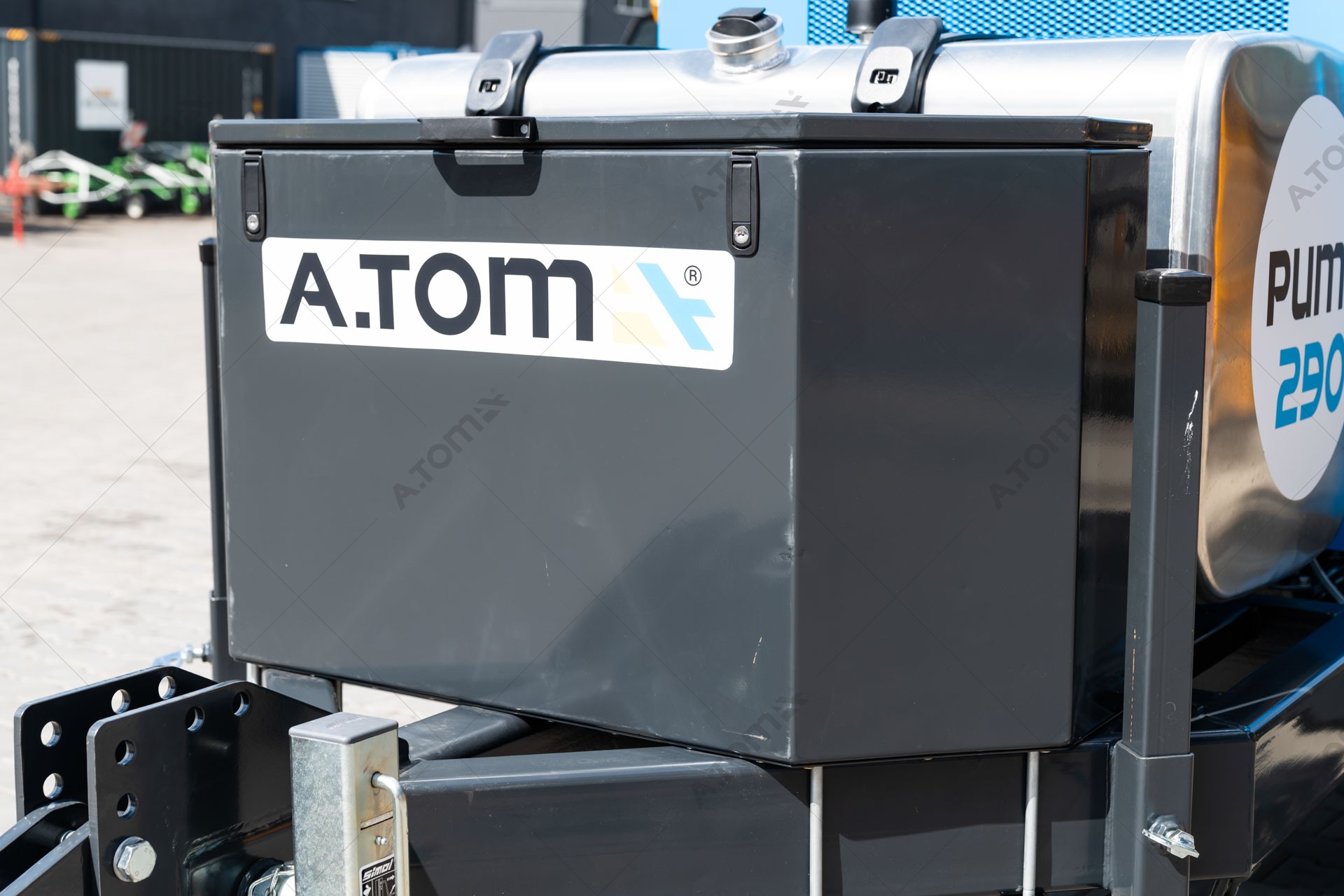

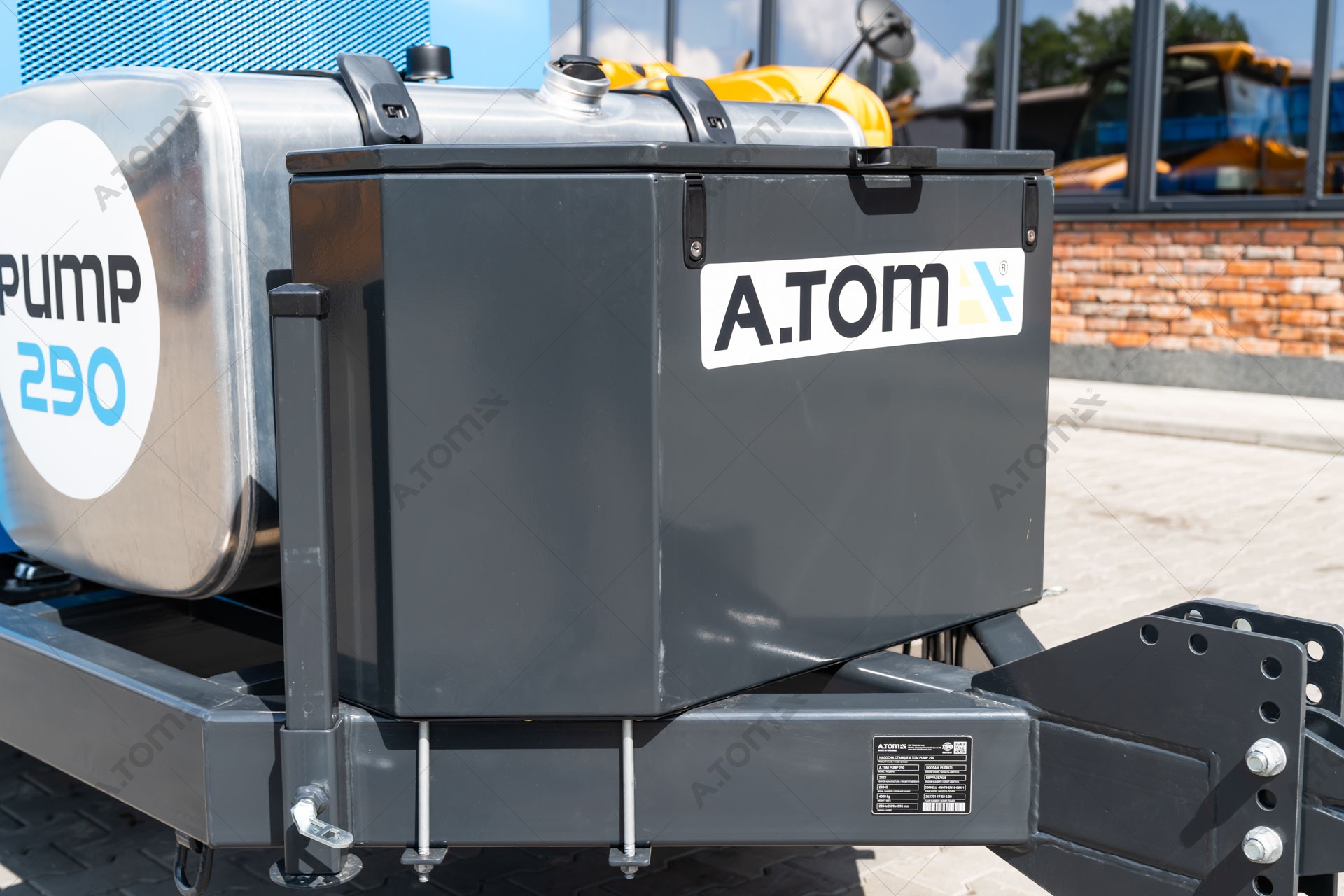

6. Ящик для инструментов
В передней раме станции расположен удобный и вместительный ящик для инструментов и запчастей.

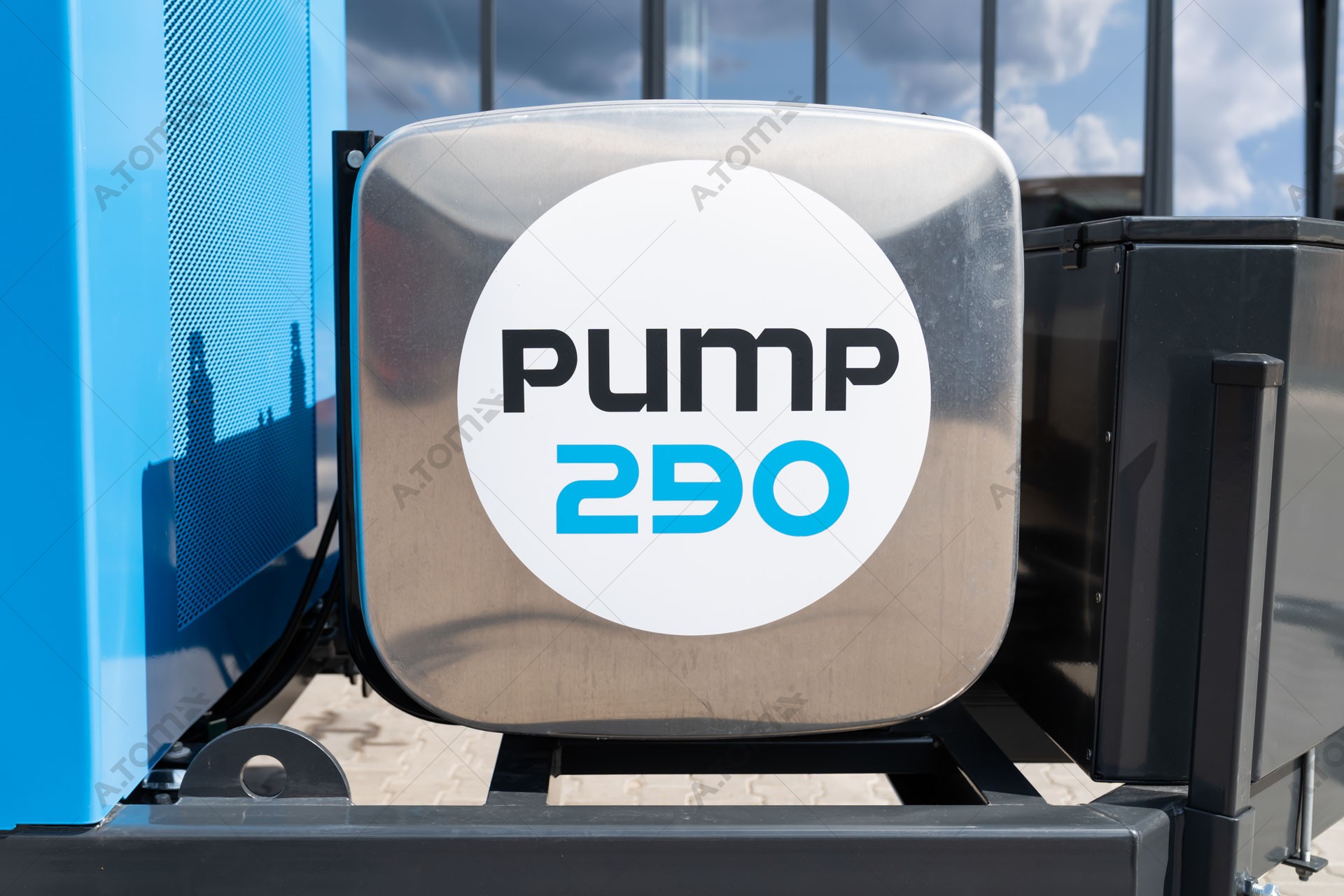

7. Топливный бак (Турция)
На раме станции установлен топливный бак из оцинкованной стали стандартным объемом 560 л от турецкого производителя.

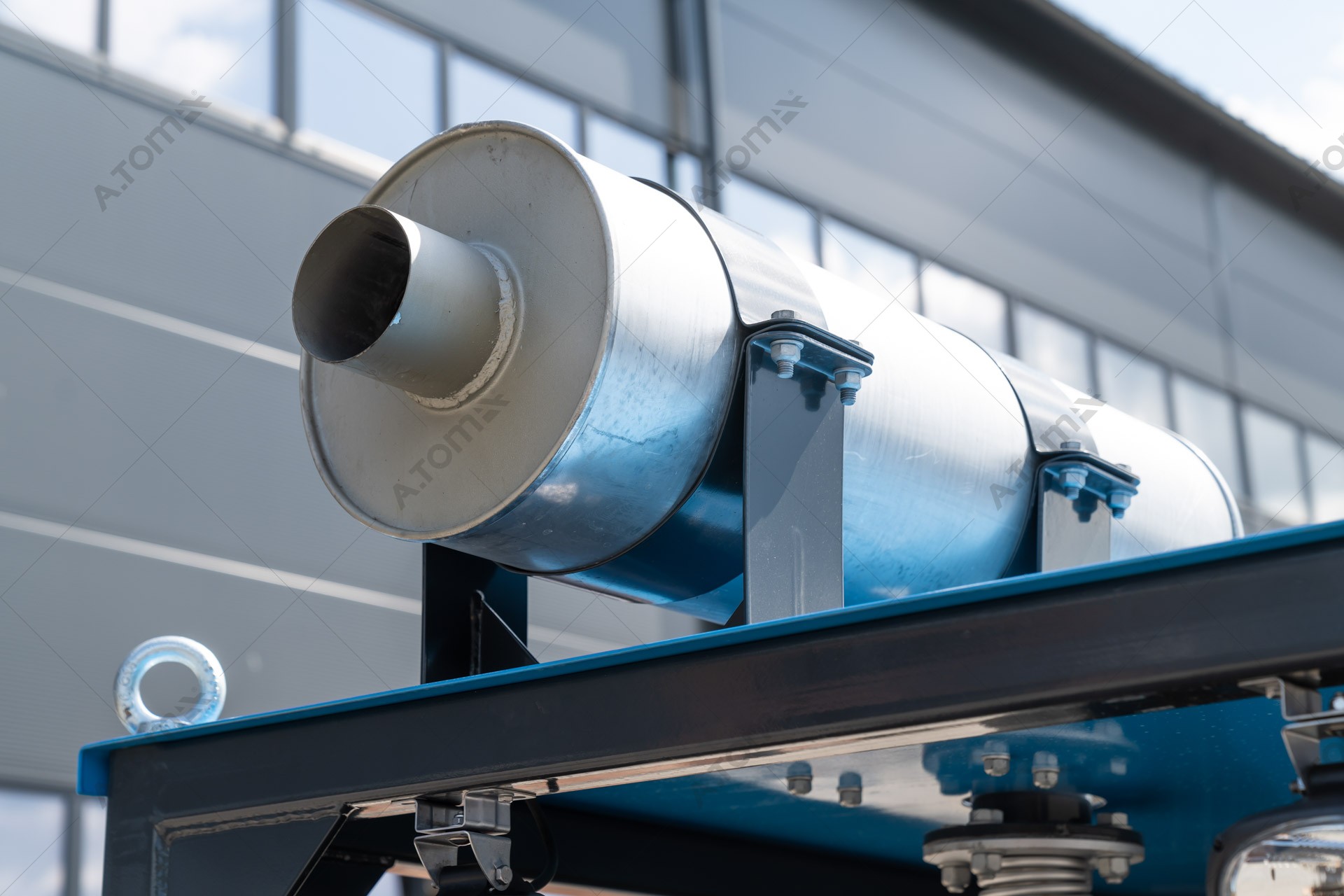

8. Глушитель «Iveco» (Италия)
В верхней части конструкции станции находится оцинкованный глушитель итальянского производства.
9. Осветительное оборудование
Для удобства работы в темное время суток на крыше станции установлены два прожектора на телескопических стойках.
.jpg)

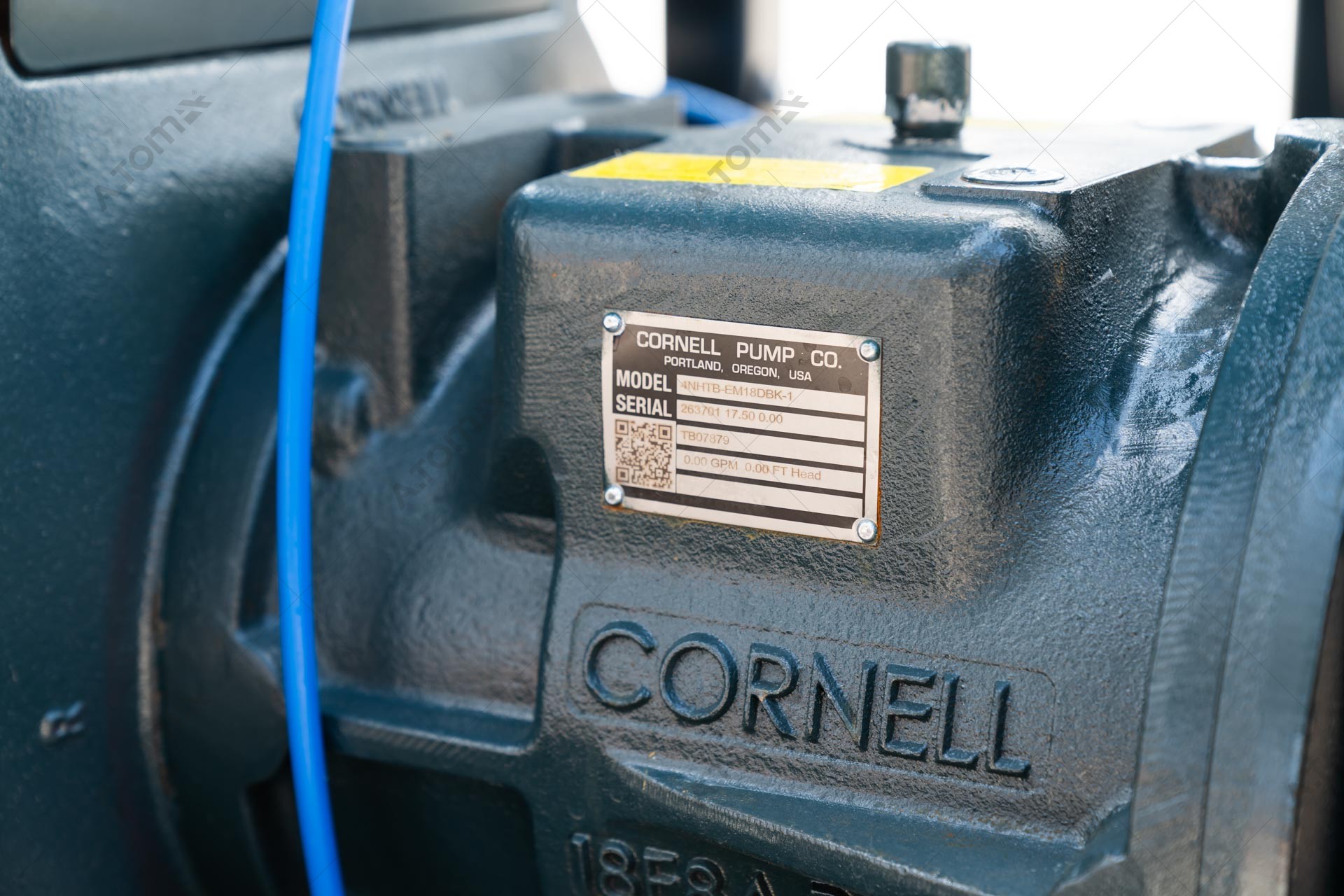

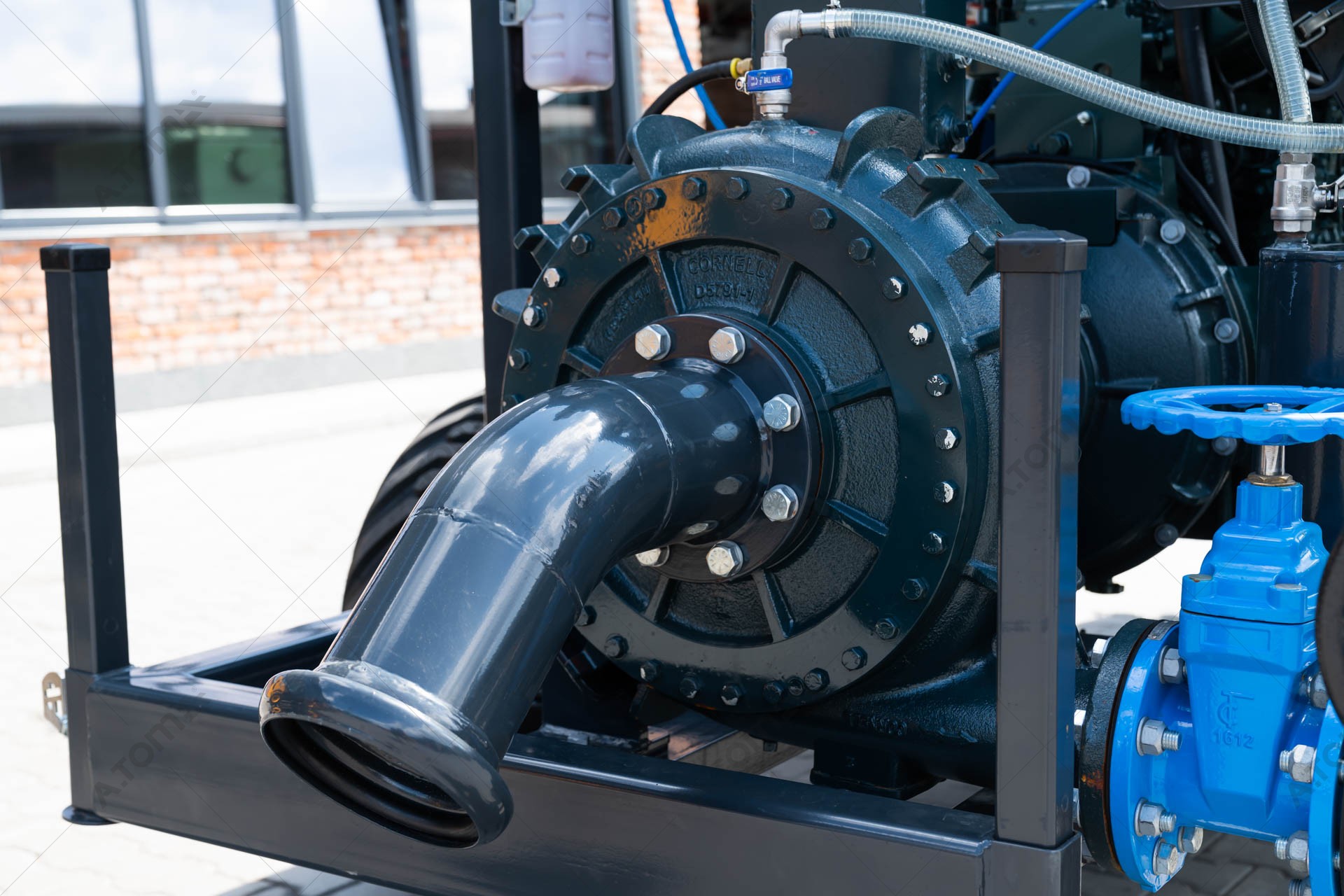

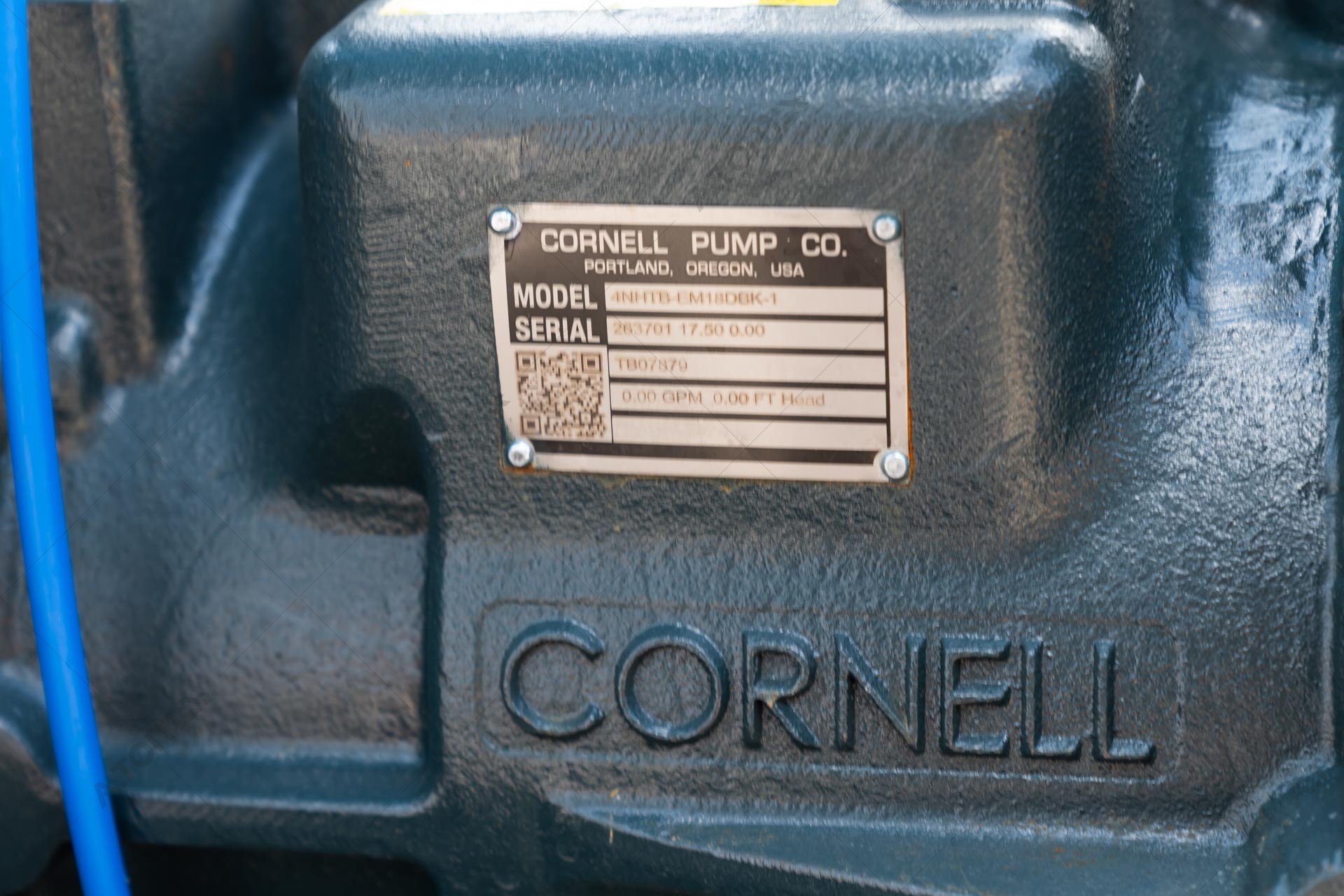

10. Насос «Сornell» (США)
Сверхмощные насосы для перекачки жидкого навоза от американского производителя Cornell Pumps Company изготавливаются из высококачественной стали и имеют твердые торцевые механические уплотнители для дополнительной герметизации при работе в абразивных средах. Насосы оснащены системой Run-Dry™ - для работы в сухом режиме с подачей масла в зону торцевого уплотнения, а также запатентованной технологией CYCLOSEAL®, предотвращающей попадание посторонних частиц на торцевое уплотнение.

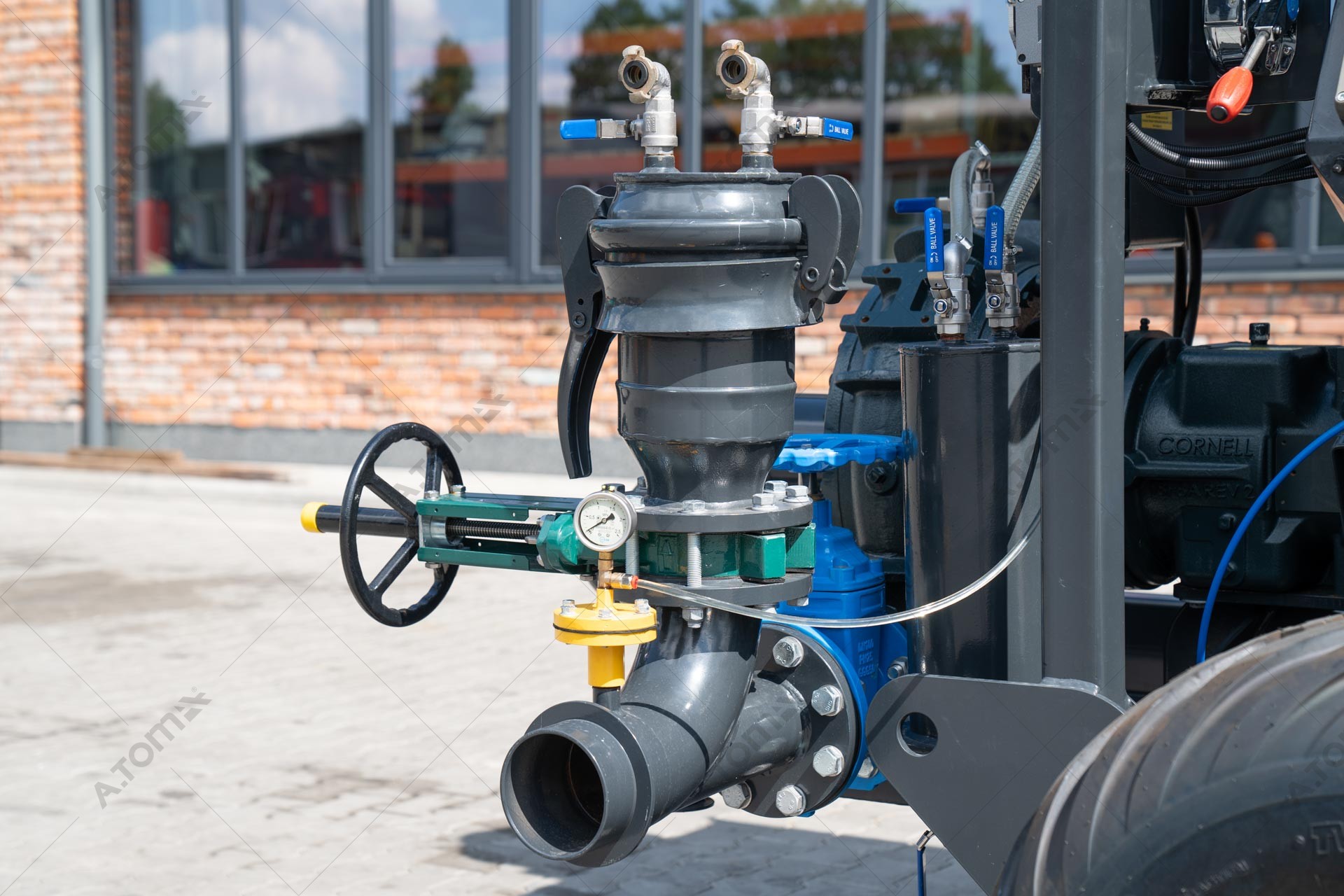

11. Продувочный фитинг
Применяется для продувки шлангов с помощью продувочного шара, который помещается непосредственно в продувочный фитинг. Его основное преимущество заключается в том, что после окончания процесса выкачивания для осуществления процесса продувки магистрального шланга нет необходимости отсоединять шланг от станции, и соответственно из шланга не выливается навоз.
12. Расширительный бачок
Во время запуска станции и приведения насоса смазкой, содержащейся в расширительном бачке, временно смазывают сальники, пока навоз или другая жидкость, которую перекачивают, не поступит в насос.

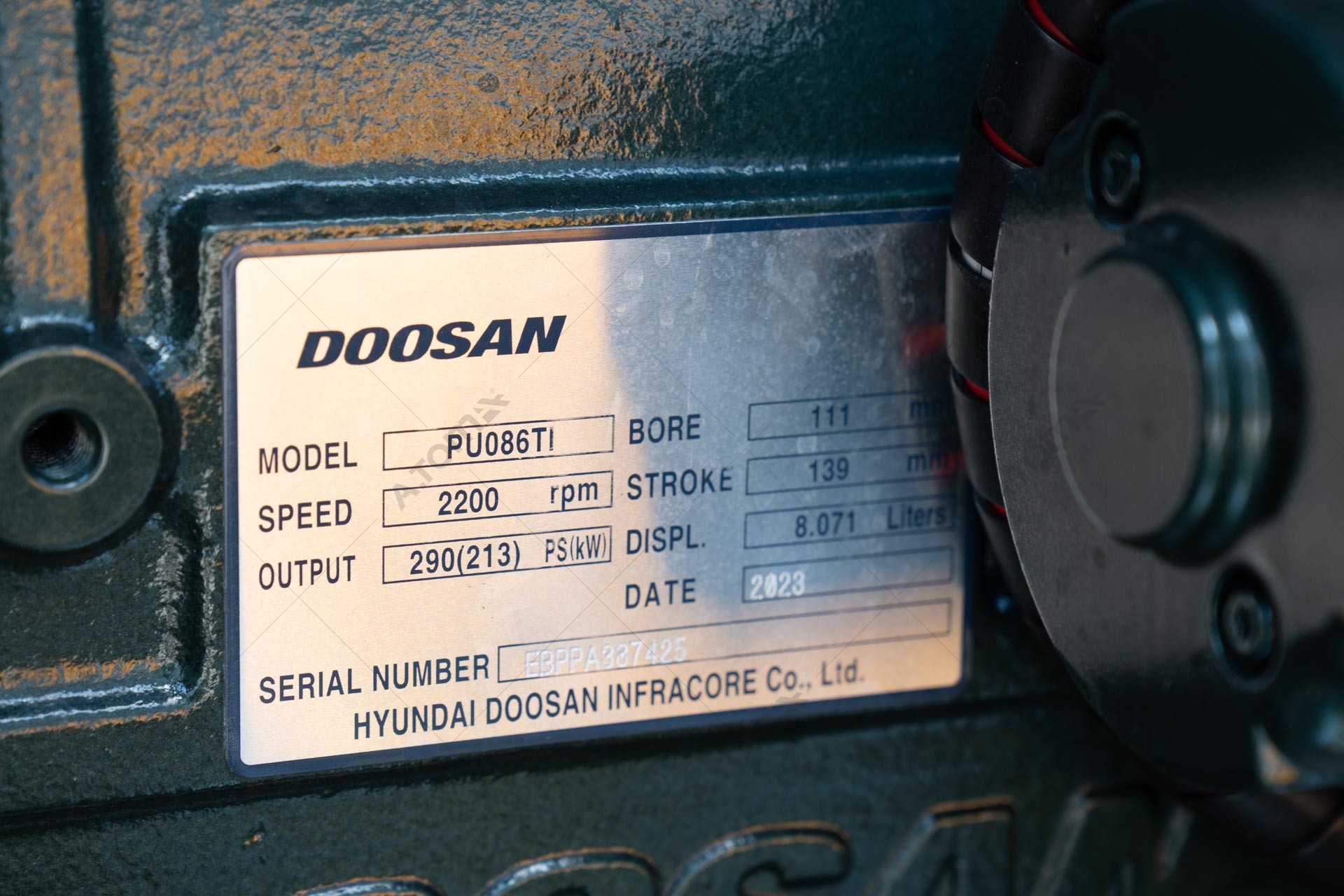

13. Дизельный двигатель «DOOSAN» (Южная Корея)
Максимально производительный и надежный двигатель модели PU086TI мощностью 213 кВт - 290 л.с. (при 2200 об/мин) обеспечивает непрерывную работу станции.

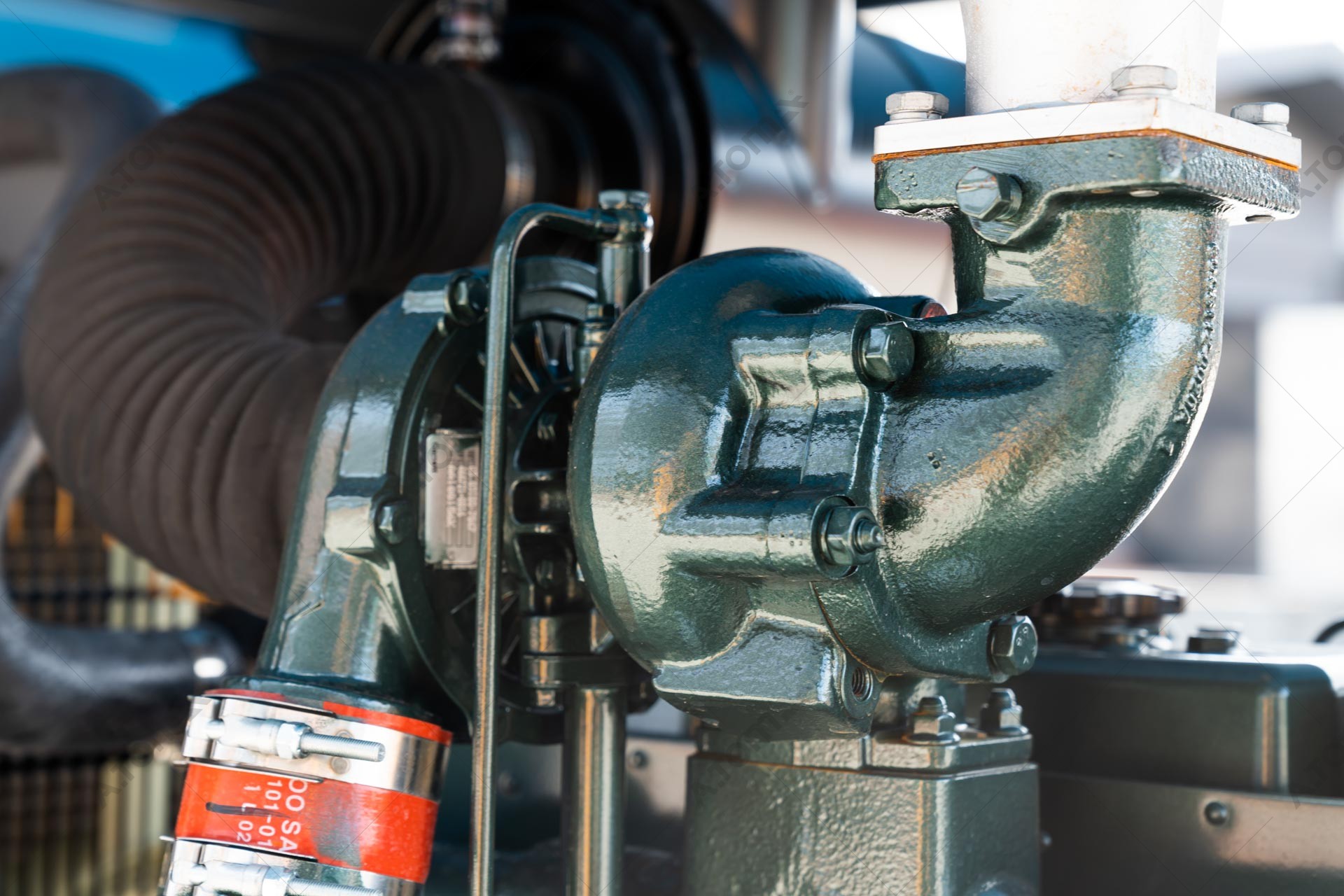

14. Радиатор увеличенного объема для охлаждения турбины
15. Воздушный фильтр Doosan
16. Топливный фильтр Doosan
17. Фильтр смазочный Doosan
18. Аккумулятор (12 В) - 2 шт.

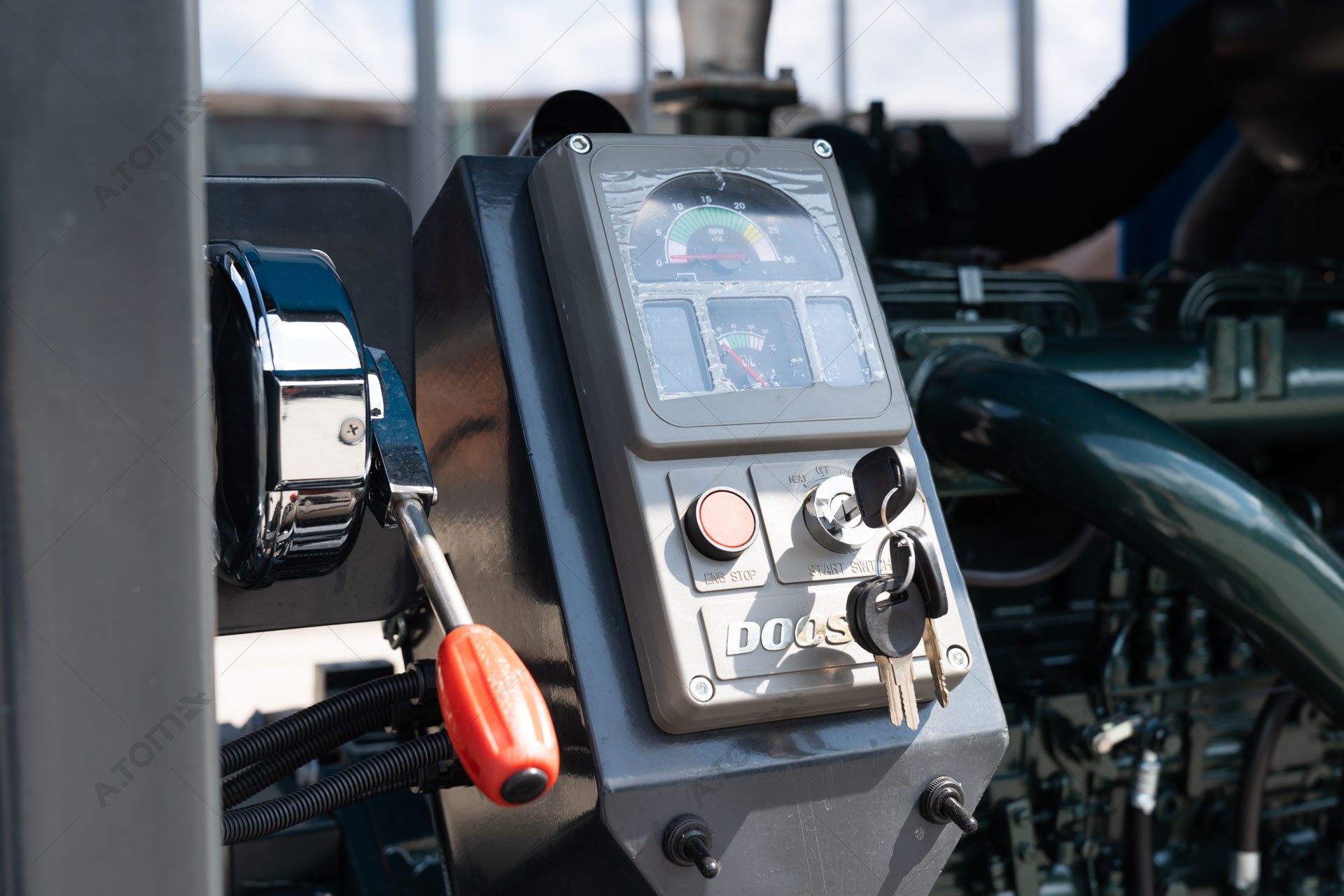

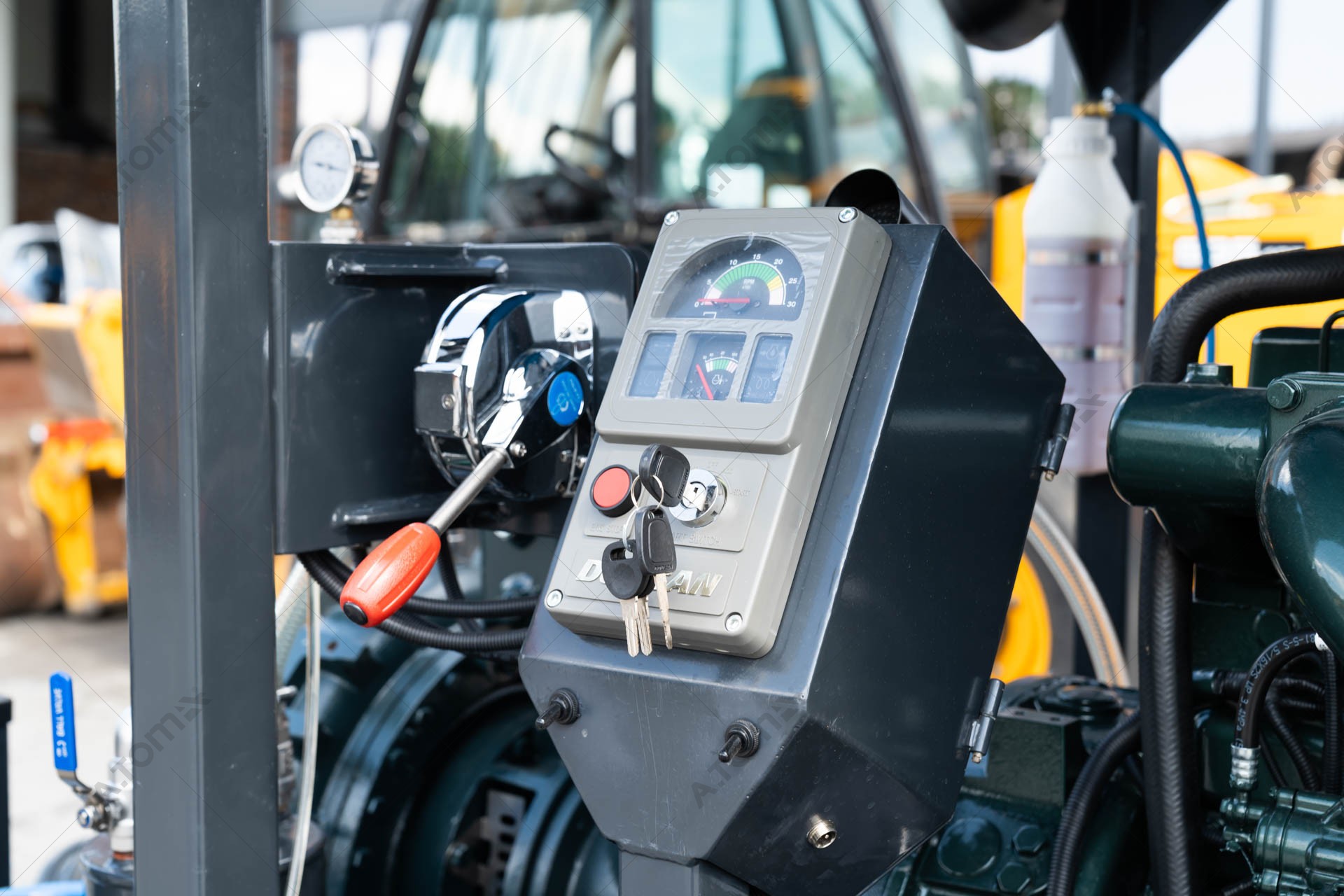

19. Панель управления DOOSAN
Аварийный датчик давления масла (высвечивается на экране) сигнализирует об утечке масла. Датчик указателя температуры охлаждающей жидкости отображается на панели приборов.
20. Панель контроля потока жидкости и давления в режиме он-лайн «ATOM Smart Control Pro»
Наша новая операционная платформа ATOM Smart Control Pro позволяет выполнять функции управления насосом, чтобы облегчить вашу работу. Если вы работаете с перекачкой навоза или других органических жидкостей, ATOM Smart Control Pro, доступный с любого устройства через интернет-соединение (или сигнал GPRS), предоставляет вам возможности дистанционного пуска/остановки, он-лайн диагностики и мониторинга потока жидкости, контроля давления, быстрого реагирования на любые порывы в линии.
21. Манометр с мембранным делителем на выходе из насоса.

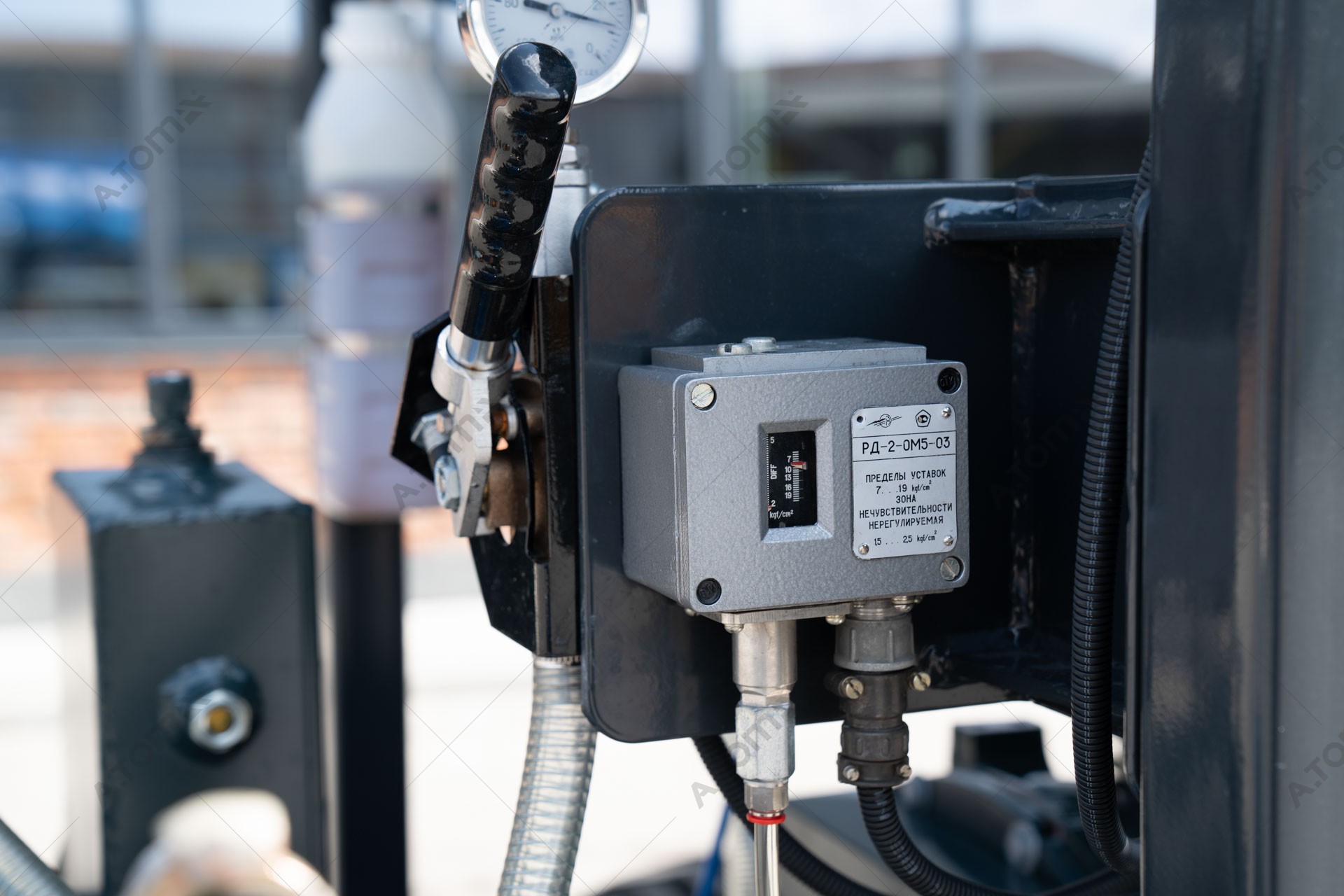

22. Реле контроля давления на выходе насоса (отсекатель).
23. Вакуумный насос «Wallenstein» (Канада).
Вакуумный насос (24 V) производства канадского бренда обеспечивает высокую скорость закачки, всасывание на значительную высоту, а также большой объем подкачки воздуха.
24. Ручной вакуумный насос «Rovatti Pompe» (Италия)
В некоторых условиях при закачке густого материала со значительной глубины может потребоваться использование ручного вакуумного насоса. Мы применяем ручной вакуумный насос от производителя специализированного профессионального оборудования - итальянской компании «Rovatti Pompe».
.jpg)
25. Запорная задвижка «Ecoval» (Турция)
Регулирование потока жидкости и фиксация подаваемого материала в магистрали, осуществляется с помощью запорной чугунной фланцевой задвижки с резиновым клином от одного из лучших турецких производителей запорной арматуры «Ecoval».
26. Мерный бачок со смазкой емкостью 3 л.
27. Расходомер «Krohne» (Германия)
Для учета расхода подаваемого материала используется высокопроизводительный потоковый электромагнитный расходомер Optiflux 2300 от одного из лучших в мире производителей оборудования для применения с требованиями высокой точности измерений - компании «Krohne» (Германия).
