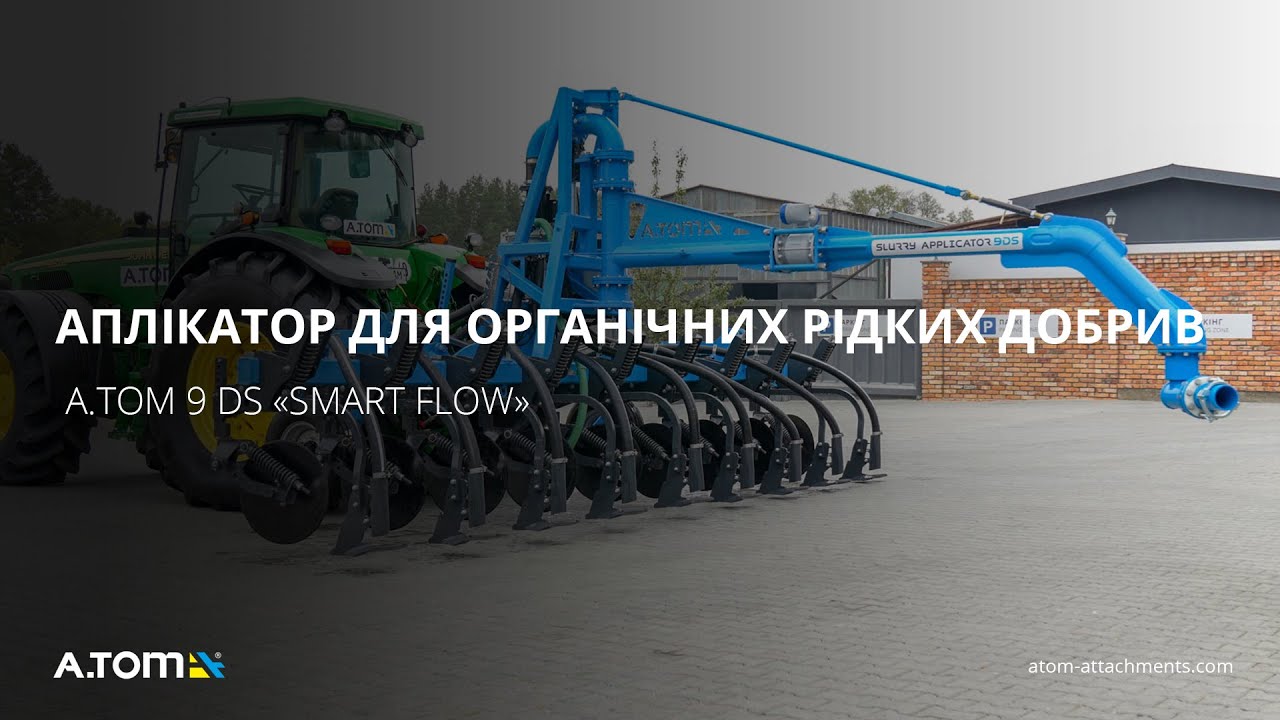

Аплікатор для внесення органічних рідких добрив - A.TOM 9 DS «SMART FLOW»

Унікальний дизайн та умови роботи аплікатора потребують забезпечення надійної міцності конструкції. Для цього в побудові корпусу аплікатора використовується високоякісна конструкційна сталь марки S355 J2. Також зважаючи на той факт, що даний агрегат працює в агресивному середовищі, для фарбування виробу застосовується порошкове полімерне покриття.

Однією з характерних особливостей конструкції даної моделі аплікатора слід визначити підйомні крила рами, що забезпечує мобільність та зручність при транспортуванні. Конструкція аплікатора має подвійну раму, що розкладається і складається для зручності транспортування. Переріз бруса – 150 мм х 100 мм. Товщина – 8 мм.

Металеві стабілізуючі опори, які дуже зручно складаються і розкладаються, в розкладеному стані фіксуються шплінтом у вертикальному положенні. Вони забезпечують підняття агрегату і утримання на певній висоті для агрегатування з трактором при приведені в робочий стан, а також для фіксації в рівному стійкому положенні після завершення роботи.

Застосовуються для підтримки заданої робочої глибини та ідеального копіювання рельєфу.

Для зручності завантаження та вивантаження обладнання за допомогою чалок в конструкції аплікатора передбачена наявність монтажних петель.

Аплікатор має трьохточковий тип з’єднання з тракторами 3 та 4 категорії.

Для складання та розкладання крил рами, використовуються потужні гідроциліндри з міцним штоком.

Міцна поворотна труба з посиленнями – 152 мм, до якої приєднується буксирувальний шланг, обертається навколо вертикальної осі.

Для обліку витрати матеріалу, що подається, використовується високопродуктивний потоковий електромагнітний витратомір Optiflux 2300 від одного з найкращих у світі виробників обладнання для застосування з вимогами високої точності вимірювань — німецької компанії «Krohne». Витратомір вмонтований в поворотну трубу та закріплений посиленими шпильками.

Для підтримання ваги та стабілізації поворотної труби.

Одним із унікальних елементів апплікатора є шарнірна труба з подвійним поворотним механізмом. Цей пристрій захищає шланг від пошкодження при розворотах трактора і запобігає перекручуванню шланга з рідиною під тиском.

Враховуючи наявність сальників та підшипників, які потрібно змащувати з певною періодичністю, в конструкції аплікатора зручно розташовані прес-маслянки. Для змащення використовується універсальне мастило SAE з екстремальними властивостями (EP), зокрема пластичне мастило Nils Nilex EP 2 (Італія).

Засувка за допомогою гідравліки закривається для перекриття потоку рідини під час розвороту трактора на краях полів, що запобігти виливу надмірної кількості органічного добрива.

Розподіл гною між робочими органами здійснюється через розподільник потоку рідини на 7 виходів діаметром 75 мм, до яких приєднуються напірні шланги і кріпляться хомутами з нержавіючої сталі. Розподільник працює від гідромотору.

Від розподільника потоку рідина прямує до робочих органів по розподільним шлангам, діаметром 75 мм, які витримують тиск до 10 бар. Ми використовуємо напірні розподільні шланги “Adara” від одного з найкращих Європейських виробників шлангів – компанії “Brinkoflex Gmbh” (Німеччина).

Використовується для приймання, обробки та передачі даних.

Приводить в дію та контролює виконання всіх функцій агрегату.

Аналізує та визначає точний склад гною корів, свиней і дигестату з біогазових установок.
